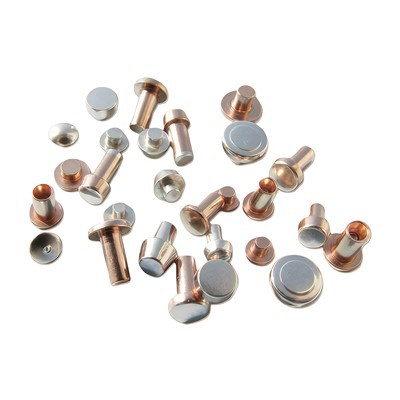

formes estàndard
Sta n dard Dimensions
Plançó Diamater (d) | Diàmetre del cap (D) | La longitud de canya (L) | |||||||||||||
1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | 8.0 | 9.0 | 10.0 | ||
Ф0.8 | √ | 0,5 ~ 1,5 | |||||||||||||
Ф1.0 | √ | √ | 0,5 ~ 1,5 | ||||||||||||
Ф1.2 | √ | √ | 0,5 ~ 1,5 | ||||||||||||
Ф1.5 | √ | √ | √ | 0,8 ~ 2,0 | |||||||||||
Ф1.8 | √ | √ | √ | 1,0 ~ 2,5 | |||||||||||
Ф2.0 | √ | √ | √ | 1,0 ~ 2,5 | |||||||||||
Ф2.3 | √ | √ | √ | 1.5 ~ 3.5 | |||||||||||
Ф2.5 | √ | √ | √ | 1.5 ~ 3.5 | |||||||||||
Ф3.0 | √ | √ | √ | 1,5 ~ 5,0 | |||||||||||
Ф3.5 | √ | √ | 2,0 ~ 5,0 | ||||||||||||
Ф4.0 | √ | √ | √ | 2,0 ~ 5,0 | |||||||||||
Ф4.5 | √ | √ | √ | 2,0 ~ 5,0 | |||||||||||
Ф5.0 | √ | √ | 2,0 ~ 5,0 | ||||||||||||
Rebló de contacte Mida Tolerància (mm)
Diàmetre del cap (D) | D Rang | D <> | 4.0≤D <> | D≥7.0 |
normal | ± 0,07 | ± 0,08 | ± 0,1 | |
Precisió | ± 0,05 | ± 0,06 | ± 0,08 | |
cap Espessor | T Rang | 0.2≤T≤0.8 | 0,8 <> | T> 1.5 |
normal | ± 0,03 | ± 0,04 | ± 0,05 | |
Precisió | ± 0,02 | ± 0,025 | ± 0,03 | |
Diàmetre de tija (d) | gamma d | d <> | d≥2.0 | |
normal | -0.02 | -0.02 | ||
Precisió | -0.02 | -0.02 | ||
Longitud total (TL) | rang TL | D≤5.0 | D> 5,0 | Contactes especials (Nota 1) |
normal | 0.1 | 0.15 | 0.15 | |
Precisió | 0.06 | 0.1 | 0.1 | |
Espessor nominal de Capa de contacte (S) | S Rang | S≤0.4 | S> 0,4 | |
tolerància | ± 0,05 | ± 0,06 | ||
angle de desemmotllament | T & L | T≤0.5 | T> 0,5 i T <> | T> 0,5 i T≥L |
θ Valor i Tolerància | (Nota 2) | 9è ± 2n | θ = 13 ± 2n | |
Esfèrica Ràdio (SR) | rang SR | 1,0 ~ 2,5 | > 2.5 ~ 9.5 | > 9.5 |
tolerància | ± 0,5 | ± 1,0 | ± 0.2R | |
Ràdio en la vora de la superfície de contacte (R) | Normalment 0,2 ~ 0,5 | |||
Ràdio en la vora del fons plançó (R) | <> | |||
Nota 1: Contactes especials es refereixen als reblons de contacte que tenen xamfrà o pou o forat al mànec. | ||||
L'aplicació principal
Relés, contactors, commutadors miniatura, controladors de temperatura, etc.
material principal
AgCu / Cu, Ag / Cu, Agni / Cu, AgSnO2In2O3 / Cu, AgSnO2 / Cu, AgCdO / Cu, AgCuO / Cu, AgZnO / Cu.
Aokai elèctrica és la millor font per als reblons d'alta qualitat de contacte bimetàl·lic de plata amb la certificació CE. Hem estat un dels majors tals fabricants i proveïdors a la Xina des de la nostra fundació el 2008. Benvingut a posar-se en contacte amb la nostra fàbrica per als productes.
